Три раздатчика с таймером в Minecraft: запуск и остановка

Один раздатчик удобно проверять кнопкой, а для нескольких нужен общий ритм. Соберём ряд из трёх раздатчиков: редстоун-часы дают повторяющиеся включения, отдельные повторители передают сигнал каждому выходу, а рычаг останавливает источник. Стрелы расходуются только во время работы. Доступ сзади позволит пополнять запас, не ломая стену.

Вариант для ванильного Minecraft Java Edition. Сначала соберите его на открытой площадке в творческом мире. Перед выходами оставьте пустое пространство и стенку-мишень вдали. Это игровой стрелочный механизм; не направляйте учебный ряд в свой склад или место, где проверяете проводку. Все три раздатчика должны смотреть в одну сторону.

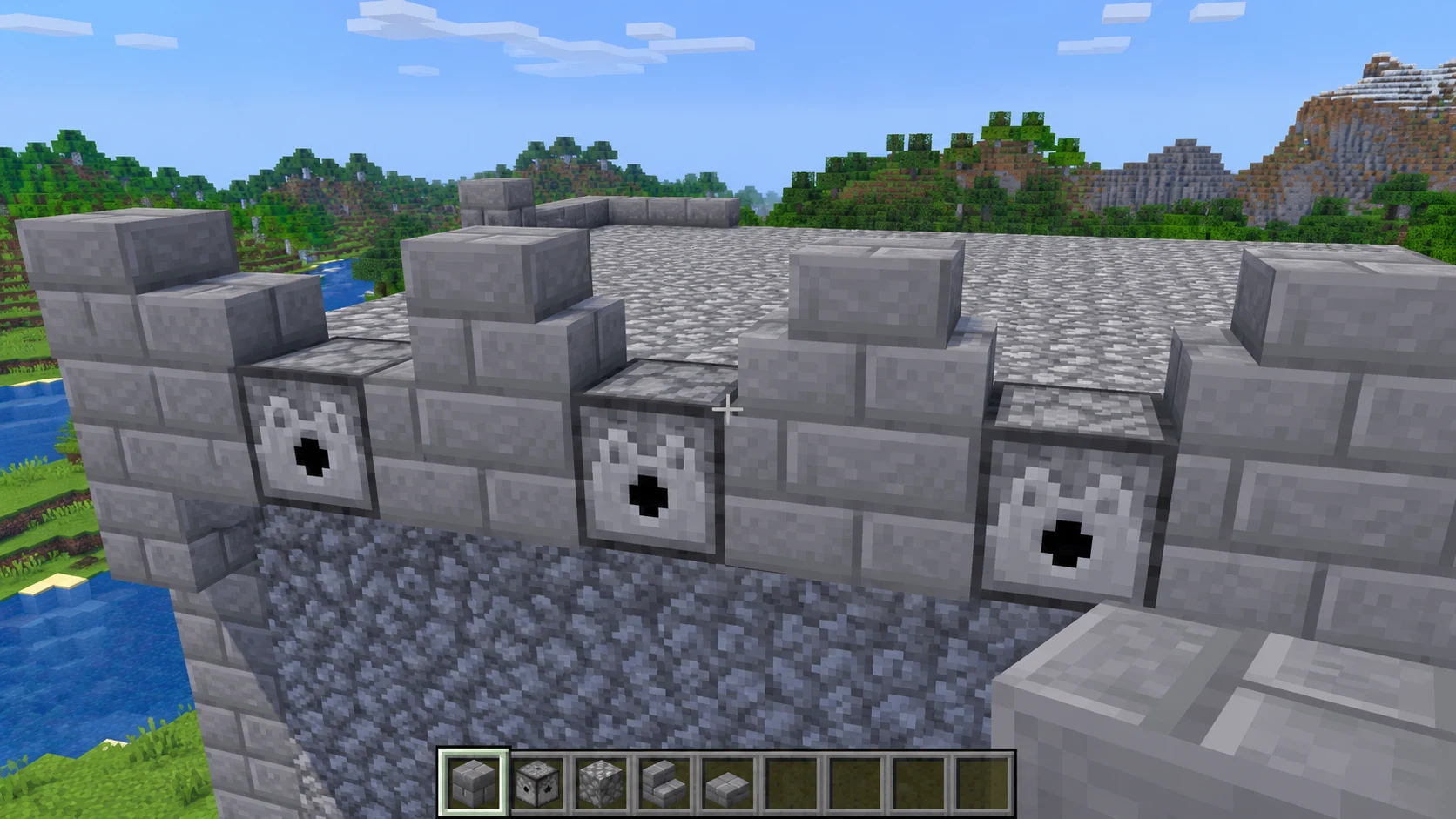

Поставьте ряд выходов

Возьмите три раздатчика, пять повторителей, красный факел, рычаг, пыль и полные блоки. Между раздатчиками оставьте хотя бы по одному свободному блоку для понятной разводки. Сзади нужен проход: игрок должен открывать любой контейнер и видеть входной повторитель. Не заменяйте раздатчики выбрасывателями — последние просто выдают стрелы как предметы.

Соберите управляемые часы

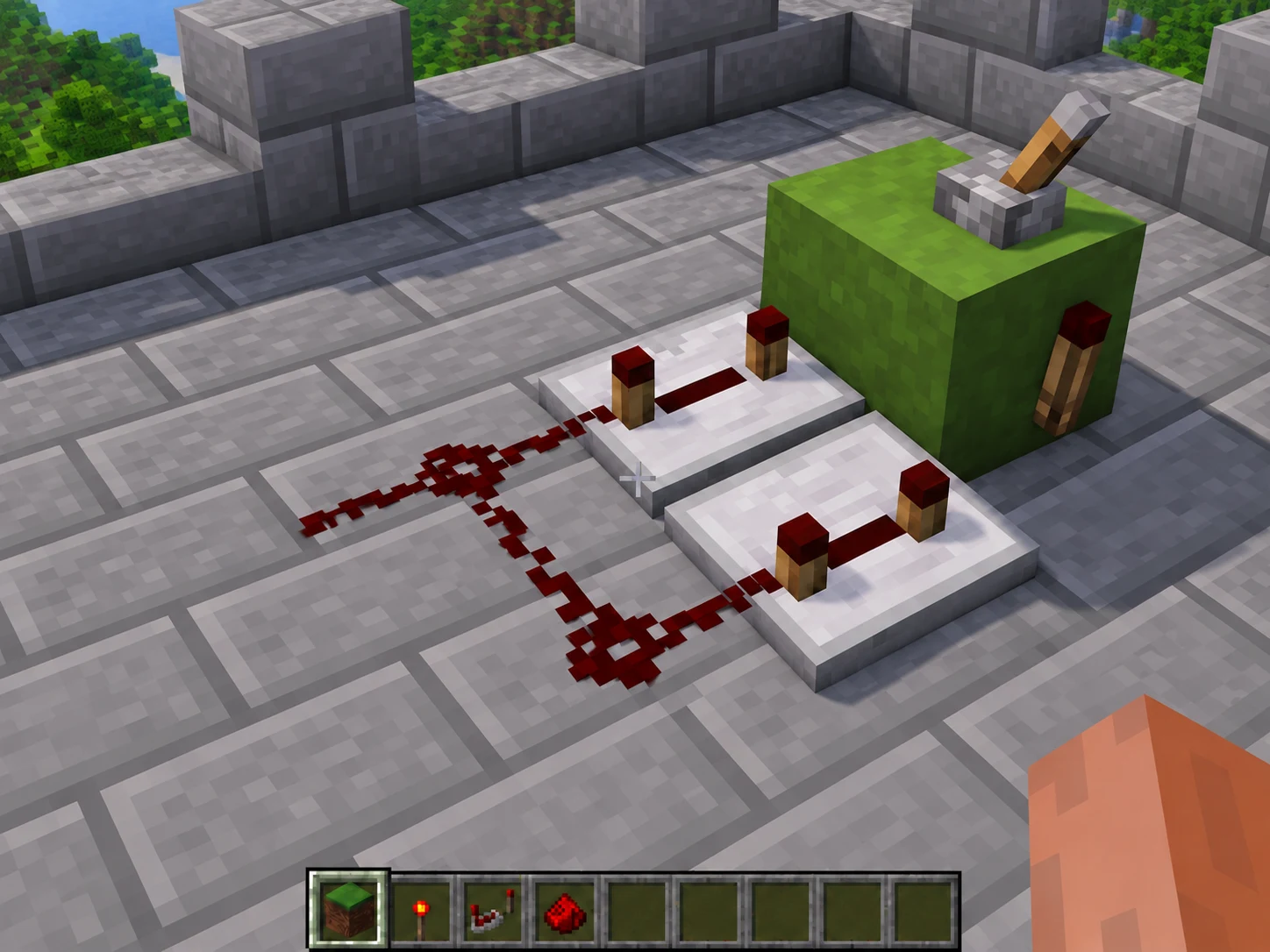

Для генератора используйте полный блок с красным факелом и два повторителя. Условные координаты на одной площадке: полный блок X=0, Z=1; факел на его северной грани занимает X=0, Z=0. Первый повторитель на X=1, Z=0 смотрит на восток, от факела. Пыль на X=2, Z=0 и X=2, Z=1 соединяет правый поворот. Второй повторитель на X=1, Z=1 смотрит на запад и упирается выходом прямо в полный блок.

До замыкания петли установите оба повторителя на четыре редстоун-тика: три использования после установки. Факел выдаёт сигнал, повторители возвращают его в опорный блок, и факел гаснет; затем обратный сигнал исчезает, и цикл начинается снова. Такая задержка даёт спокойный ритм вместо максимально частой стрельбы. При стандартной скорости игры ориентир полного периода — около 1,8 секунды.

Поставьте рычаг на свободную грань опоры факела. Включённый рычаг удерживает факел погашенным. Сигнал, уже находящийся в петле, должен успеть исчезнуть. Сразу остановите часы и подключайте остальные части при выключенном выходе. Для запуска впоследствии достаточно выключить этот рычаг.

Разведите питание к трём раздатчикам

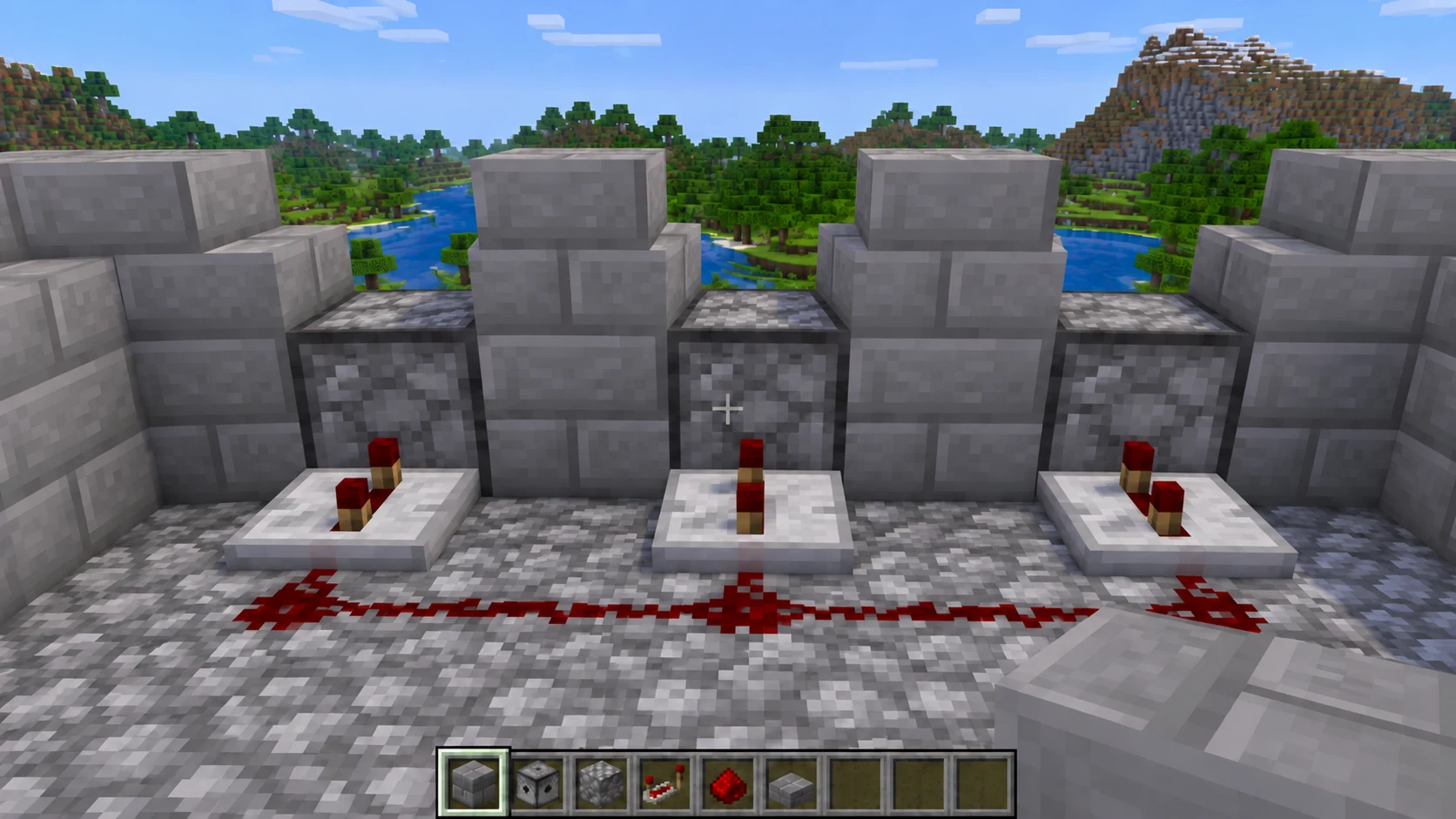

От одного участка пыли в повороте часов выведите отдельную ветку наружу. Она не должна соединяться с опорным блоком факела или обходить повторители петли. Проложите общую линию за раздатчиками, а перед задней гранью каждого поставьте по одному повторителю. Все три смотрят в раздатчики и имеют одинаковую стандартную задержку.

Общая пыль примыкает к задним входам этих повторителей. В результате даже ослабленный, но ещё ненулевой сигнал восстановится до силы 15 непосредственно перед каждым контейнером. Не считайте повторители, лежащие рядом боком, правильным подключением: они передают сигнал только перед собой. В нашем коротком ряду входная линия должна оставаться короче дистанции полного затухания; при расширении добавляйте усиление по пути.

Сначала замените временную нагрузку лампой или оставьте раздатчики пустыми. Запустите часы и проверьте, что каждый входной повторитель попеременно включается и выключается. Если один постоянно тёмный, ищите разрыв пыли или обратное направление. Если горят постоянно все, проверьте саму петлю и случайное питание от рычага не в том месте.

Загрузите стрелы и проверьте серию

Остановите часы, дождитесь погасания линии и положите в каждый раздатчик только стрелы. Для короткой проверки хватит небольшого одинакового запаса. Пустой раздатчик может получать правильный сигнал, но стрелять ему нечем. Разные предметы в нескольких ячейках добавляют случайный выбор содержимого, поэтому не смешивайте стрелы с вёдрами или другими активными предметами.

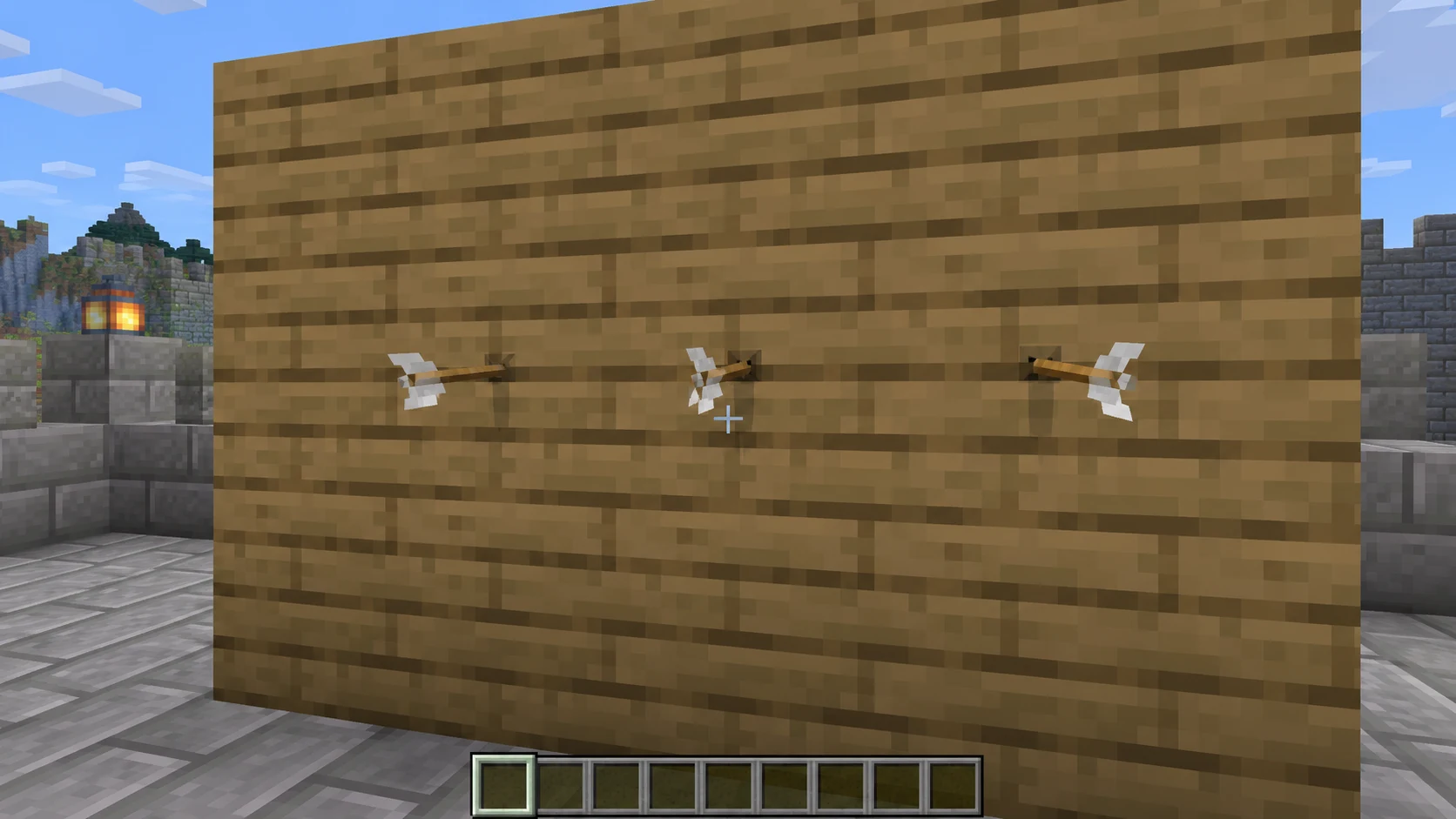

Выключите рычаг остановки. При каждом новом включении питания раздатчик выпускает одну стрелу; непрерывный сигнал не заставляет его стрелять бесконечно. Наблюдайте несколько циклов с боковой стороны. Одинаковые входные задержки дают согласованный ритм, но не используйте визуальное совпадение выстрелов как доказательство поведения сложных больших сетей на сервере.

После нескольких залпов включите рычаг остановки. Может закончиться уже начатый цикл, затем новые стрелы перестают появляться. Откройте контейнеры и сравните расход. Если один почти не расходуется, отдельно проверьте его сигнал, направление выходной грани и начальный запас.

Пополнение и защита проводки

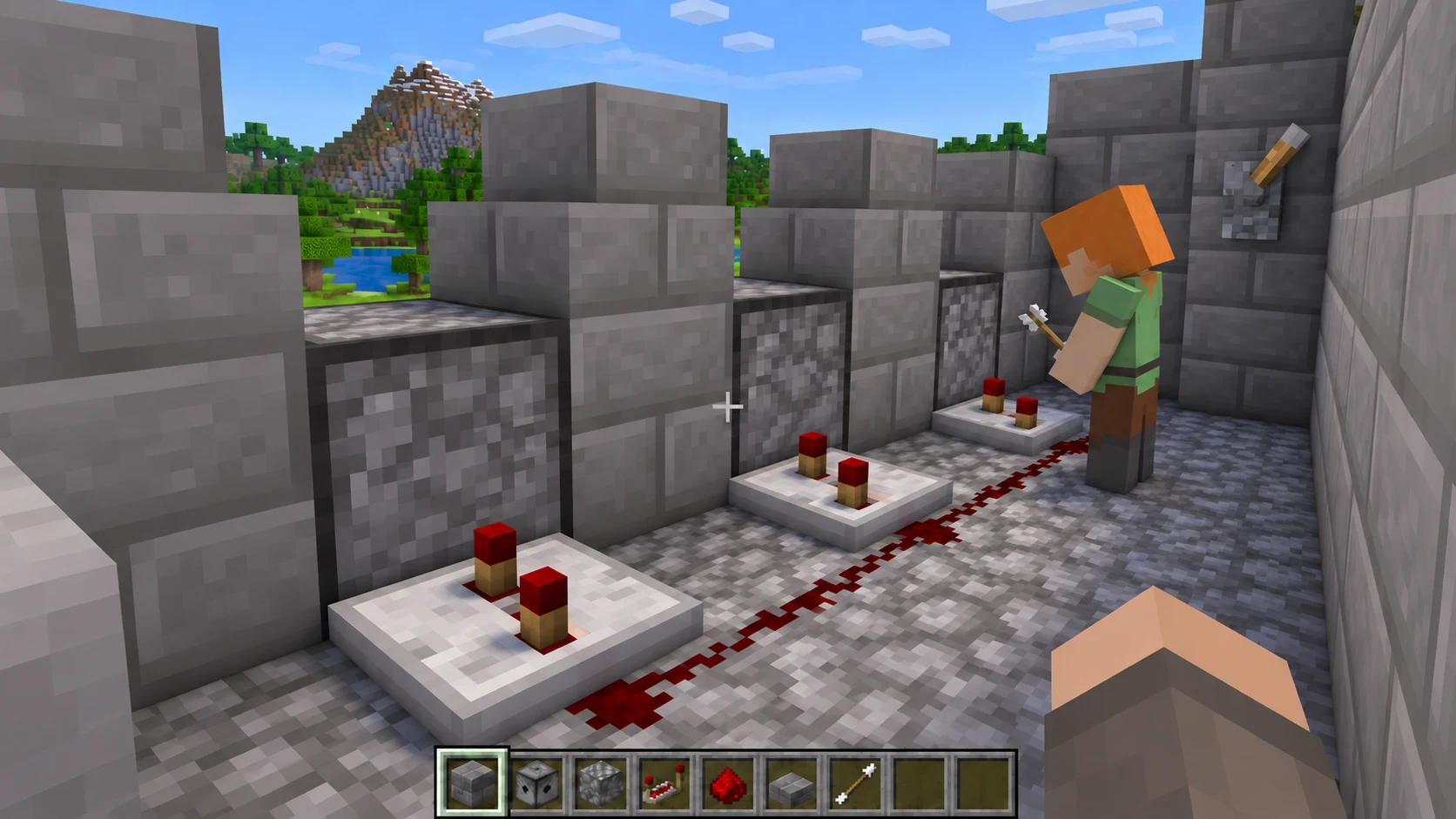

Оставьте рабочий проход за рядом и понятный доступ к рычагу. Пополняйте стрелы только после остановки и погасания всех входов. Это упрощает проверку остатка и не заставляет ходить перед активными выходами. Полный раздатчик имеет девять ячеек, но для регулярной проверки не обязательно забивать их все: важнее замечать опустевший контейнер.

Проводку можно спрятать под защитной оболочкой. Не ставьте блоки так, чтобы они перекрывали подъём пыли, запитывали соседние элементы или закрывали сервисные отверстия. Обсидиан устойчив к обычным взрывам, однако сама оболочка не делает установку неуязвимой и не исправляет схему. До закрытия сфотографировать для себя направление каждого повторителя полезнее, чем потом искать его под стеной.

Для финальной проверки дважды выполните цикл: пополнить, запустить, наблюдать несколько включений, остановить. Наш рычаг прекращает работу самих часов. Если нужен постоянно работающий генератор и независимое отключение только стрельбы, потребуется отдельный проверенный логический шлюз; простой рычаг на пыли может дать постоянное питание вместо желаемой остановки.
