Дверь дёрнулась и сразу закрылась? Сигнал может быть слишком коротким, даже если вся проводка исправна. Для импульса важны два разных времени: когда питание появится и сколько оно продержится. Повторитель влияет на задержку, а короткий вход также может растянуть до своей настройки.
Соберём генератор одного импульса для ванильной Java Edition. Он срабатывает при выключении рычага, а не при включении. Понадобятся три повторителя, рычаг, лампа, пыль и плоская площадка из полных блоков. Для первого опыта используйте Творческий режим и оставьте все соединения открытыми.
Какие тики считать
При обычной скорости один игровой тик длится 0,05 секунды, редстоуновый — два игровых тика, или 0,1 секунды. Положение повторителя задаёт один–четыре редстоуновых тика. Это временная настройка устройства, а не правило «каждый блок провода проходит за 0,1 секунды».
Сделайте основной путь
Обозначим повторители A, B и C только для объяснения. Таблички в игре не обязательны. A задерживает основной вход, B управляет боковой блокировкой C, а C выдаёт импульс к лампе.
На ровном полу разместите элементы в одну линию: рычаг, пыль, A, пыль, C, лампа. Между перечисленными клетками не оставляйте промежутков. A и C должны смотреть от рычага к лампе. A установите на два тика — одно взаимодействие после размещения. C пока оставьте в первом положении.
Условные координаты ниже — номера клеток на площадке, не команды. Основная линия идёт по X при Z=0; высота у всех компонентов одинаковая.
| Клетка | Элемент |
|---|---|
| (0,0) | Рычаг на полу |
| (1,0) | Пыль |
| (2,0) | A, выход к увеличению X |
| (3,0) | Пыль |
| (4,0) | C, выход к увеличению X |
| (5,0) | Лампа |
Добавьте боковую блокировку
- Поставьте B в клетку (4,-1). Направьте его выход к C в (4,0), прямо в бок C под прямым углом. B оставьте на одном тике.
- Положите пыль в (4,-2), за входом B.
- Продолжите эту линию по ряду Z=-2 от X=4 до X=0.
- Добавьте пыль в (0,-1), чтобы соединить обходную ветку с рычагом в (0,0).
Получаются два маршрута от одного входа: основной через A и боковой через B. Между длинным обходным проводом и основным путём остаётся свободный ряд, кроме самого B. Пыль не должна соединить боковую ветку с клеткой (3,0) в обход A.

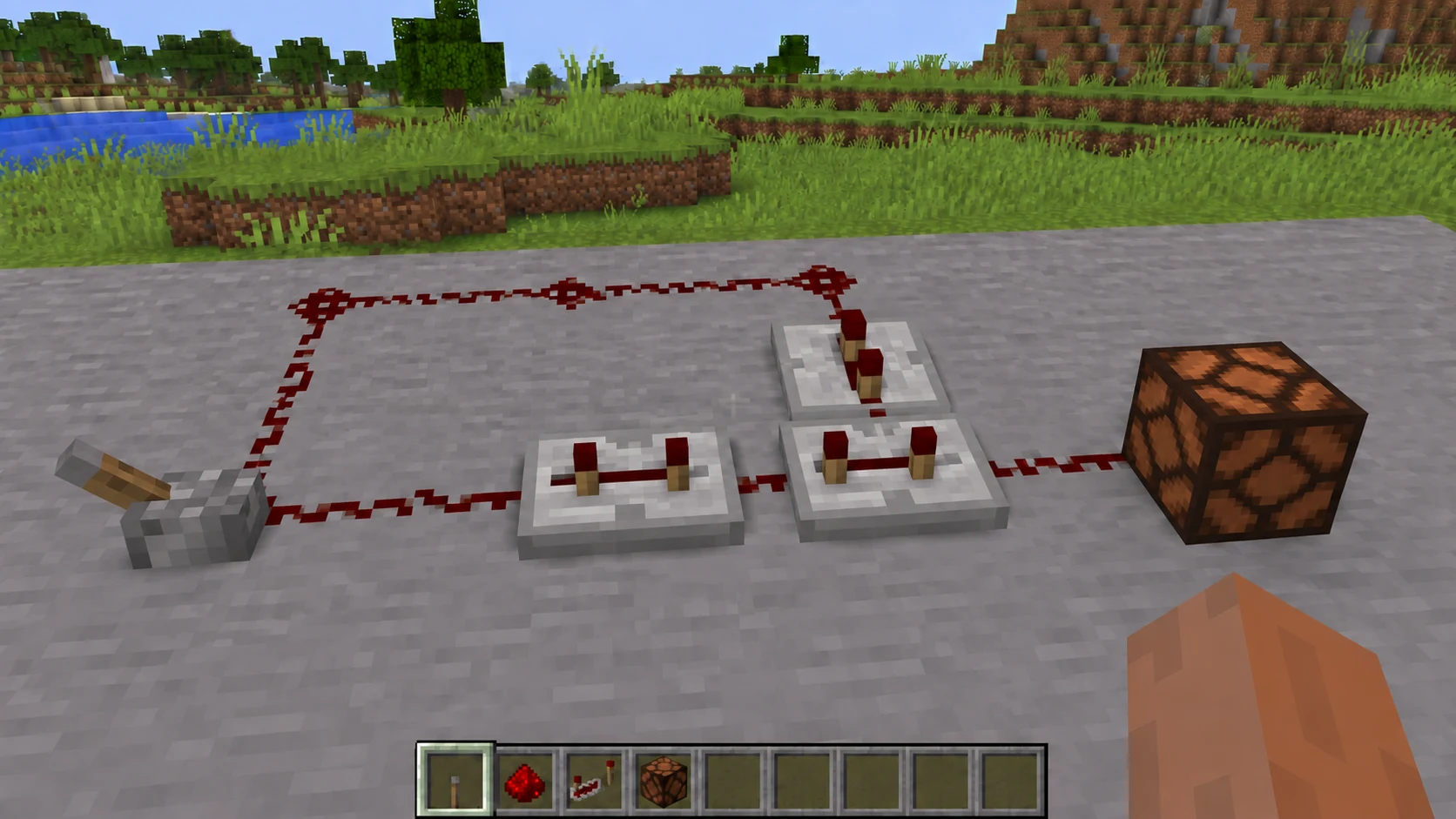

Иллюстрация к инструкции.
Иллюстрация показывает принцип трёх повторителей и боковой блокировки. Для повторения используйте порядок клеток выше: поворот и расстояния до лампы могут различаться, но B обязательно питает именно бок C.
Проверьте нужный фронт
Включите рычаг и подождите секунду. B успевает заблокировать выключенный C раньше, чем A передаст основной сигнал. Поэтому длительно включённый рычаг не должен держать лампу включённой.
Теперь выключите рычаг. B снимает блокировку раньше, чем запаздывающий сигнал через A исчезнет у входа C. На короткое время C получает питание и выдаёт один импульс. В первом положении C длительность выхода составляет один редстоуновый тик — около 0,1 секунды при нормальной скорости игры.
Для следующего опыта вновь включите рычаг, выдержите паузу и выключите. Не щёлкайте слишком быстро: узлы должны успеть вернуться в исходные состояния. Если заменить вход кнопкой, эта схема реагирует на окончание её питания, то есть на отпускание, а не на первоначальное нажатие.
Удлините и снова сократите импульс
Оставьте A на двух тиках и B на одном. У C переключите настройку с первого положения на четвёртое — три взаимодействия. Повторите полный цикл рычага. Короткий вход у C будет растянут до четырёх редстоуновых тиков, примерно 0,4 секунды. Начало импульса при этом тоже задержится.
Чтобы вернуться к короткому сигналу, переключите C с четвёртого положения на первое. Получится прежний импульс около 0,1 секунды. Таким способом постоянное состояние входа превращается в короткое событие, а длительность выбирается выходным повторителем.
Важно: несколько повторителей подряд не дают сумму их задержек как длину питания. Они сдвигают начало и конец во времени, а короткий импульс растягивается по настройке соответствующего повторителя. Например, цепочка одинаковых повторителей на четырёх тиках не означает четыре секунды открытой двери.
Как выбрать время для механизма
Для одного действия выбрасывателя нужен отдельный импульс, а не длительное удержание. Для прохода через дверь 0,1–0,4 секунды обычно слишком мало: сначала проверьте удобство обычной кнопкой без этого генератора. Если нужен выход именно при нажатии, генератор на отпускании также не подходит без изменения входной логики.
Для более долгого удержания требуется настоящий удлинитель: например, несколько задержанных веток, объединённых так, чтобы периоды питания перекрывались. Простая последовательная линия даёт задержку вместо такого перекрытия. Перед подключением двери проверяйте отдельно начало, непрерывность и конец сигнала.
Лампа удобна для обнаружения импульса, но её видимое погасание имеет собственную задержку. Не измеряйте ею точные десятые доли секунды. Времена здесь определяются настройками повторителей; изображение тоже не является измерением или доказательством игрового теста.
Если результат отличается
- Лампа горит всё время: B не блокирует бок C либо обходная пыль попала в основной выход.
- Лампа совсем не вспыхивает: проверьте направления A и C, вход B и наличие пыли в (3,0).
- Импульс появляется при включении: перепроверьте задержки и подключение — для описанного порядка A=2, B=1.
- Два действия вместо одного: ищите другой источник импульсов и обратную связь после выхода.
Сначала получите один предсказуемый импульс при выключении. Затем меняйте только C и проверяйте длительность, оставляя входную часть прежней. Такой порядок позволяет понять, что именно меняет поведение, прежде чем скрывать схему в стене базы.
